Part Number |
Antenna Type |
Integrated On-board SPI Flash (Mbit) |
Operating Temperature |
|
BDE-MP2674R10A32 |
PCB trace antenna |
32 |
-40℃ to +85℃ |
|
BDE-MP2674R10U32 |
U.FL connector |
||
|
BDE-MP2674R10N32 |
ANT pin |
||
|
BDE-MP2674R10A0 |
PCB trace antenna |
0 |
|
|
BDE-MP2674R10U0 |
U.FL connector |
||
|
BDE-MP2674R10N0 |
ANT pin |
||
|
BDE-MP2674R10A32-IN |
PCB trace antenna |
32 |
-40℃ to +105℃ |
|
BDE-MP2674R10U32-IN |
U.FL connector |
||
|
BDE-MP2674R10N32-IN |
ANT pin |
||
|
BDE-MP2674R10A0-IN |
PCB trace antenna |
0 |
|
|
BDE-MP2674R10U0-IN |
U.FL connector |
||
|
BDE-MP2674R10N0-IN |
ANT pin |
|
芯片组 |
CC2674R10 |
|
协议 |
2.4G |
|
天线类型 |
Antenna Not Included |
|
频率 |
2.4G |
|
发射功率 |
5dBm |
|
敏感度 |
-105dBm |
|
类型 |
无线模组 |
|
内存(MB) |
256K |
|
外设 |
I2C |
|
工作温度 |
-40°C to +85°C |
|
包装尺寸 |
21.5 mm x 15 mm x 2.15 mm |
|
闪存 |
1024K |
|
中央处理器 |
CC2674R10 |
|
系列状态 |
ACTIVE |
BDE-MP2674R10 是一款高性能的多协议 2.4GHz 无线模块系列，其基于德州仪器（TI）的多协议无线微控制器（MCU）CC2674R106T0RGZ。为了满足不同的集成需求，我们为该模块系列提供了不同的变体。它们在表 1 中列出并进行了描述。
BDE-MP2674R10 系列模块集成了强大的 48 MHz 的 Arm® Cortex®-M33 微控制器和一个专用的软件控制无线电控制器（Arm® Cortex®-M0），提供了灵活的低功耗射频收发器功能，以支持多种物理层和射频标准。它支持 Thread、Zigbee®、Matter、蓝牙® 5.3 低功耗、IEEE 802.15.4g、支持 IPv6 的智能对象（6LoWPAN）、包括 TI 15.4-Stack（2.4 GHz）在内的专有系统，以及通过动态多协议管理器（DMM）驱动程序实现的并发多协议功能。该设备专为建筑安全系统、暖通空调、医疗、有线网络、便携式电子设备和家庭影院及娱乐市场中的低功耗无线通信和高级传感而优化。
BDE-MP2674R10 系列模块能够提供 +5 dBm 的输出功率，并且对于 125 千比特每秒的蓝牙®低功耗编码物理层，其接收灵敏度可达 -104 dBm。该模块的待机电流低至 0.92 微安，同时具备完整的 256 KB 内存保留功能，这使得无线应用能够拥有更长的电池续航时间。该系列模块支持基于 ARM® TrustZone® 的安全密钥存储、设备标识和可信功能；低 SER（软错误率）FIT（定时失效）以确保长使用寿命，同时在工业市场中不会因潜在辐射事件而中断，其始终开启的 SRAM 哈希校验可防止数据因损坏而丢失。该设备还配备有自主超低功耗的传感器控制器 CPU，具有快速唤醒能力。例如，传感器控制器能够以 1 赫兹的 ADC 采样频率在 1 微安的系统电流下工作。

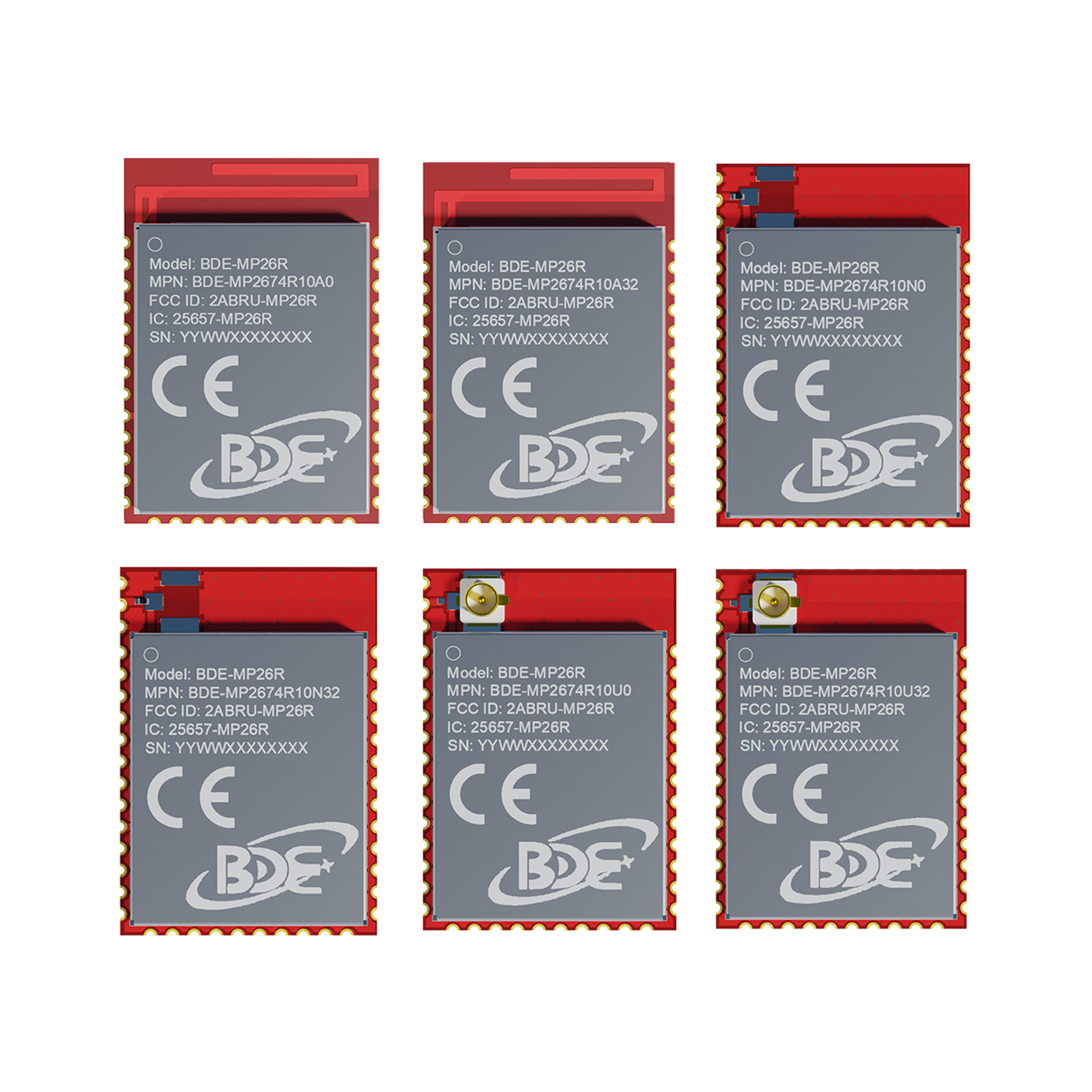

BDE-MP2674R10 模块系列将所有必需的系统级硬件组件（包括时钟、平衡器滤波器、其他无源元件以及 PCB 路径天线或 U.FL 连接器）集成到一个小型 PCB 尺寸中。它便于组装且适合低成本 PCB 设计。它可以独立运行，配备集成的强大 Arm® Cortex®-M33，适用于广泛的应用场景，无需外部微控制器。凭借其一流的无线电性能、超低功耗、小巧尺寸和低成本，BDE-MP2674R10 模块系列是那些对功耗、尺寸和成本敏感的应用的最佳选择。
