Part Number |
Antenna Type |
On-board SPI Flash (Mbit) |
Operating Temperature |
|
BDE-MP2674P10A32 |
PCB trace antenna |
32 |
-40℃ to +85℃ |
|
BDE-MP2674P10U32 |
U.FL connector |
||
|
BDE-MP2674P10N32 |
ANT pin |
||
|
BDE-MP2674P10A0 |
PCB trace antenna |
0 |
|
|
BDE-MP2674P10U0 |
U.FL connector |
||
|
BDE-MP2674P10N0 |
ANT pin |
||
|
BDE-MP2674P10A32-IN |
PCB trace antenna |
32 |
-40℃ to +105℃
|
|
BDE-MP2674P10U32-IN |
U.FL connector |
||
|
BDE-MP2674P10N32-IN |
ANT pin |
||
|
BDE-MP2674P10A0-IN |
PCB trace antenna |
0 |
|
|
BDE-MP2674P10U0-IN |
U.FL connector |
||
|
BDE-MP2674P10N0-IN |
ANT pin |
|
芯片组 |
CC2674P10 |
|
协议 |
2.4G |
|
天线类型 |
Antenna Not Included |
|
频率 |
2.4G |
|
发射功率 |
20dBm |
|
敏感度 |
-105dBm |
|
类型 |
无线模组 |
|
内存(MB) |
256K |
|
外设 |
I2C |
|
工作温度 |
-40°C to +85°C |
|
包装尺寸 |
LCC-42, 26 mm x 19 mm x 2.15 mm |
|
闪存 |
1024K |
|
中央处理器 |
CC2674P10 |
|
系列状态 |
ACTIVE |

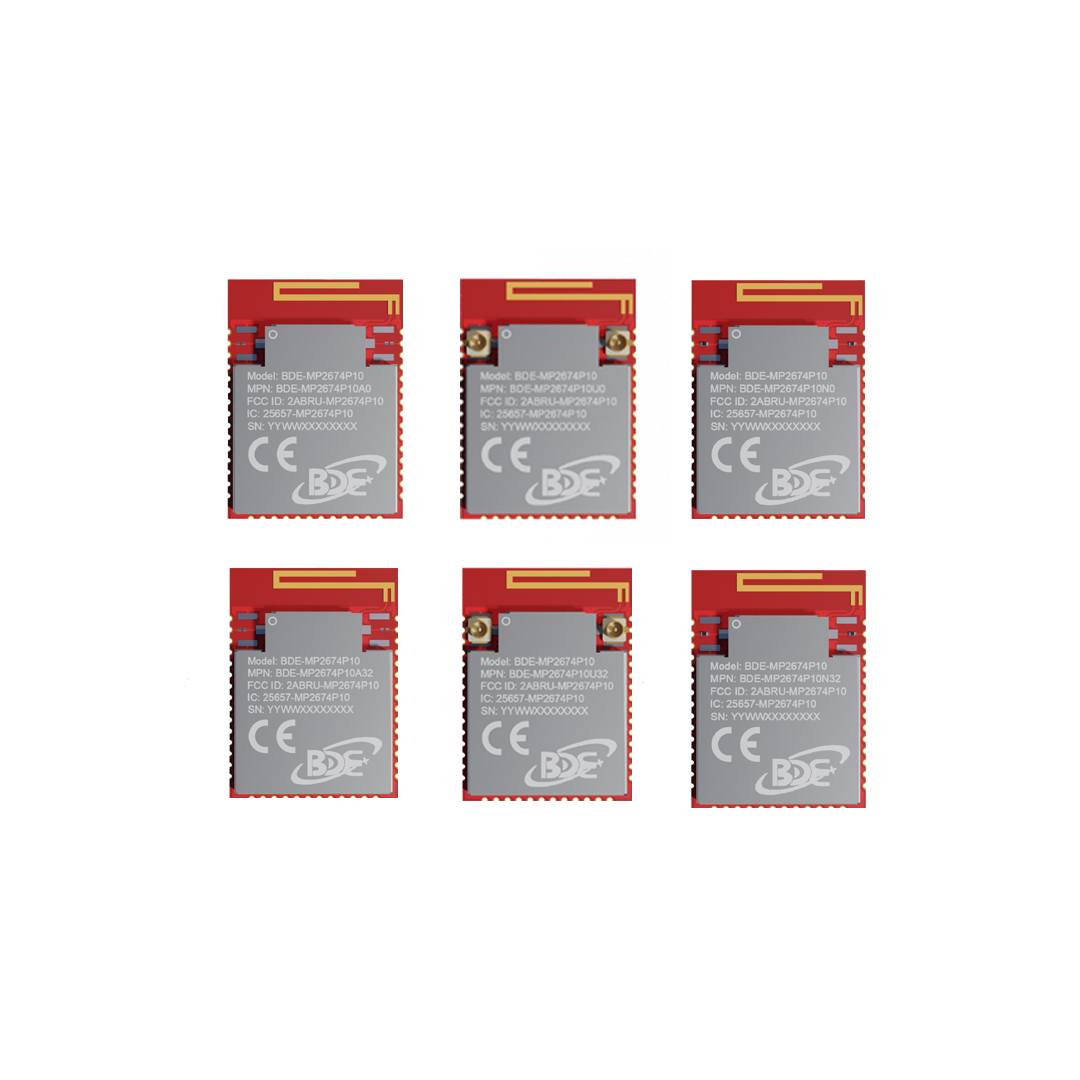

BDE-MP2674P10 是一款高性能的 2.4GHz 多协议无线模块系列，内置功率放大器，基于德州仪器（TI）的单芯片无线微控制器（MCU）CC2674P106T0RGZR。为满足不同的集成需求，BDE 提供了该模块系列的多种变体，具体列表及描述见表 1。
BDE-MP2674P10 集成了一个 Arm® Cortex®-M33 微控制器和一个专用的软件控制无线电控制器（Arm® Cortex®-M0）。这种架构支持多种物理层和射频标准，包括 Thread、Zigbee®、Matter、蓝牙® 5.2 低功耗、IEEE 802.15.4g、支持 IPv6 的智能对象（6LoWPAN）、专有系统以及德州仪器 15.4-栈（2.4GHz）。通过德州仪器的动态多协议管理器（DMM）驱动程序，可以实现并发多协议操作。该模块具有 1024KB 闪存、256KB SRAM 和 8KB 缓存 SRAM。
BDE-MP2674P10 的睡眠电流极低，仅为 0.92 微安，同时具备实时时钟和 256KB 内存的保持功能，这使得其在无线应用中能够拥有较长的电池续航时间。除了主 Cortex®-M33 处理器外，它还包含一个自主的超低功耗传感器控制器 CPU，具有快速唤醒能力。例如，传感器控制器能够在系统电流为 1 微安的情况下进行 1 赫兹的 ADC 采样。该设备具有低 SER（软错误率）和 FIT（时间失效）特性，可延长使用寿命，并且始终开启的内存奇偶校验可最大程度降低潜在辐射事件造成的数据损坏风险。
该系列将所有必需的系统级组件（包括时钟、平衡/不平衡转换器滤波器、无源元件以及印刷电路板走线天线或 U.FL 连接器）整合到一个紧凑的印刷电路板结构中，从而确保了易于组装和低成本的印刷电路板设计。
该产品已获得美国联邦通信委员会（FCC）、美国工业安全与设备管理局（ISED）、欧洲标准组织（CE）以及蓝牙技术联盟（Bluetooth SIG）的预认证，能够实现快速集成，并有助于客户产品更快地推向市场。
