Part Number |
Antenna Type |
Integrated On-board SPI Flash (Mbit) |
Operating Temperature |
|
BDE-MP2652R7A32 |
PCB trace antenna |
32 |
-40℃ to +85℃ |
|
BDE-MP2652R7U32 |
U.FL connector |
||
|
BDE-MP2652R7N32 |
ANT pin |
||
|
BDE-MP2652R7A0 |
PCB trace antenna |
0 |
|
|
BDE-MP2652R7U0 |
U.FL connector |
||
|
BDE-MP2652R7N0 |
ANT pin |
||
|
BDE-MP2652R7A32-IN |
PCB trace antenna |
32 |
-40℃ to +105℃ |
|
BDE-MP2652R7U32-IN |
U.FL connector |
||
|
BDE-MP2652R7N32-IN |
ANT pin |
||
|
BDE-MP2652R7A0-IN |
PCB trace antenna |
0 |
|
|
BDE-MP2652R7U0-IN |
U.FL connector |
||
|
BDE-MP2652R7N0-IN |
ANT pin |
|
芯片组 |
CC2652R7 |
|
协议 |
2.4G |
|
天线类型 |
Antenna Not Included |
|
频率 |
2.4G |
|
发射功率 |
3dBm |
|
敏感度 |
-102dBm |
|
类型 |
无线模组 |
|
内存(MB) |
256K |
|
外设 |
I2C |
|
工作温度 |
-40°C to +85°C |
|
包装尺寸 |
21.5 mm x 15 mm x 2.15 mm |
|
闪存 |
704K |
|
中央处理器 |
CC2652R7 |
|
系列状态 |
ACTIVE |

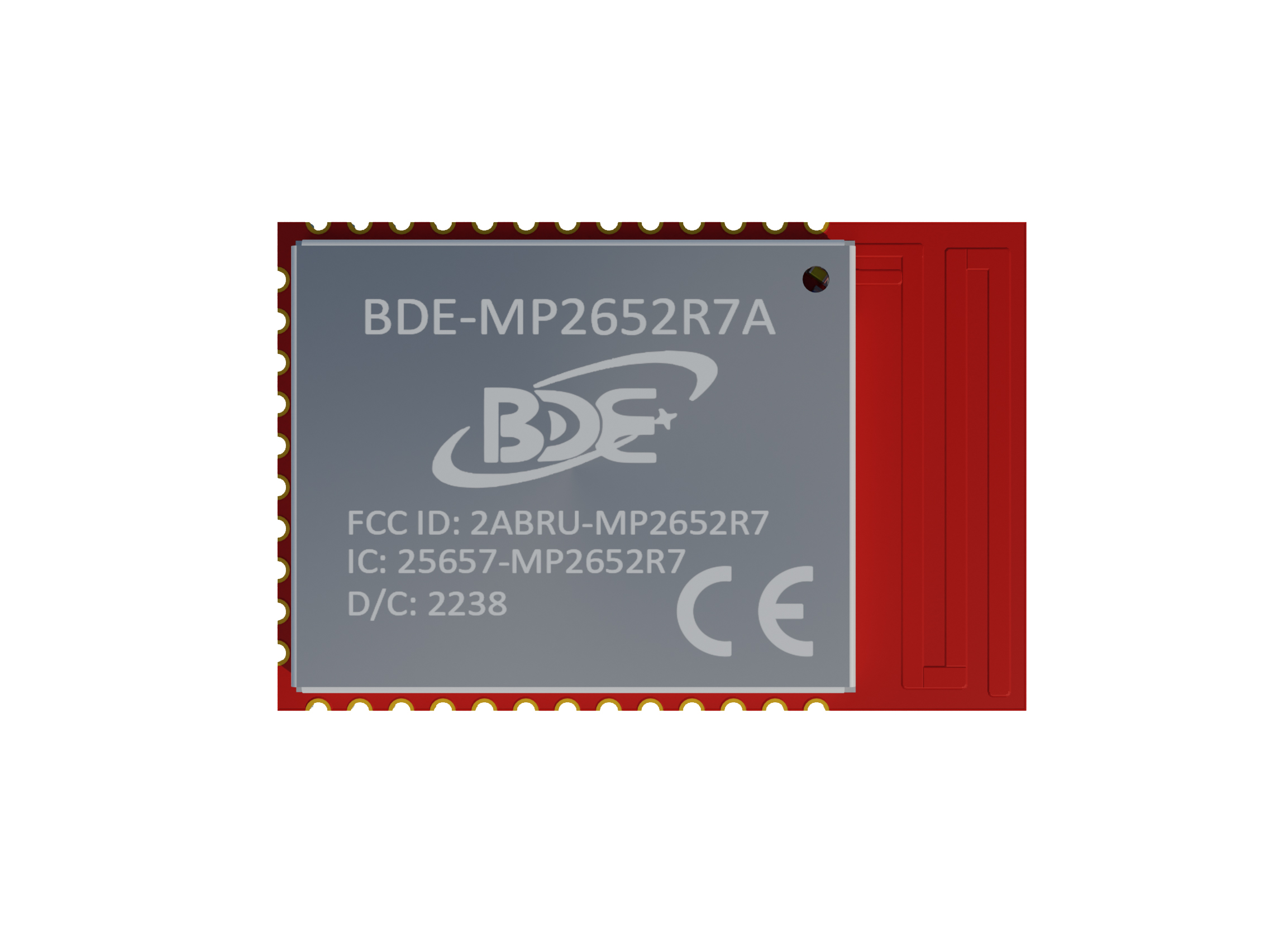

BDE-MP2652R7 是一款基于德州仪器（TI）多协议无线微控制器（MCU）CC2652R74T0RGZR 的高性能多协议 2.4GHz 无线模块系列。为了满足不同的集成需求，BDE 为该模块系列提供了不同的变体。这些变体列于表 1 中并进行了描述。
BDE-MP2652R7 模块系列集成了强大的 48 MHz 的 Arm® Cortex®-M4F 处理器，该处理器支持 Thread、Zigbee®、Matter、蓝牙® 5.2 低功耗、IEEE 802.15.4g、支持 IPv6 的智能对象（6LoWPAN）、包括 TI 15.4-Stack（2.4 GHz）在内的专有系统以及通过动态多协议管理器（DMM）驱动程序实现的并发多协议功能。该设备专为建筑安全系统、暖通空调、医疗、有线网络、便携式电子设备以及家庭影院和娱乐市场的低功耗无线通信和高级传感应用而优化。
BDE-MP2652R7 系列模块能够支持 +5 dBm 的输出功率设置以及 -102 dBm 的接收灵敏度，适用于 125 千比特每秒的蓝牙®低功耗编码物理层。其睡眠电流低至 0.9 微安，具备实时时钟和 144KB 内存保持功能，这使得无线应用能够拥有更长的电池续航时间。该模块系列支持低 SER（软错误率）FIT（时间故障），有助于延长使用寿命，同时在工业市场中能够实现持续运行的 SRAM 哈希校验，以防止因潜在辐射事件导致的数据损坏。该设备还配备有自主超低功耗的传感器控制器 CPU，具有快速唤醒能力。例如，传感器控制器能够以 1 赫兹的 ADC 采样频率在 1 微安的系统电流下工作。
BDE-MP2652R7 模块系列将所有必需的系统级硬件组件（包括时钟、平衡器滤波器、其他无源元件以及 PCB 路径天线或 U.FL 连接器）集成到了一个小型的 PCB 尺寸中。它便于组装且适合低成本的 PCB 设计。它可以独立运行，无需使用外部微控制器。凭借其一流的无线电性能、超低功耗、小巧的尺寸和低成本，BDE-MP2652R7 模块系列是那些对功耗、尺寸和成本敏感的应用的最佳选择。
类型 |
标题 |
时间 |
|---|---|---|
用户手册 |
2026-03-10 |
|
数据手册 |
2026-03-10 |
