Series Name |
Orderable Part Number |
Antenna on Sub-1G |
Antenna on 2.4G |
On-board SPI Nor Flash (Mbit) |
Operating Temperature |
|
BDE-MB13R |
BDE-MB1354R10UA32 |
U.FL Connector |
PCB Trace Antenna |
32 |
-40℃ to +85℃ |
|
BDE-MB1354R10NA32 |
ANT Pin |
PCB Trace Antenna |
|||
|
BDE-MB1354R10UU32 |
U.FL Connector |
U.FL Connector |
|||
|
BDE-MB1354R10NU32 |
ANT Pin |
U.FL Connector |
|||
|
BDE-MB1354R10UN32 |
U.FL Connector |
ANT Pin |
|||
|
BDE-MB1354R10NN32 |
ANT Pin |
ANT Pin |
|||
|
BDE-MB1354R10UA0 |
U.FL Connector |
PCB Trace Antenna |
0 |
||
|
BDE-MB1354R10NA0 |
ANT Pin |
PCB Trace Antenna |
|||
|
BDE-MB1354R10UU0 |
U.FL Connector |
U.FL Connector |
|||
|
BDE-MB1354R10NU0 |
ANT Pin |
U.FL Connector |
|||
|
BDE-MB1354R10UN0 |
U.FL Connector |
ANT Pin |
|||
|
BDE-MB1354R10NN0 |
ANT Pin |
ANT Pin |
|||
|
BDE-MB1354R10UA32-IN |
U.FL Connector |
PCB Trace Antenna |
32 |
-40℃ to +105℃ |
|
|
BDE-MB1354R10NA32-IN |
ANT Pin |
PCB Trace Antenna |
|||
|
BDE-MB1354R10UU32-IN |
U.FL Connector |
U.FL Connector |
|||
|
BDE-MB1354R10NU32-IN |
ANT Pin |
U.FL Connector |
|||
|
BDE-MB1354R10UN32-IN |
U.FL Connector |
ANT Pin |
|||
|
BDE-MB1354R10NN32-IN |
ANT Pin |
ANT Pin |
|||
|
BDE-MB1354R10UA0-IN |
U.FL Connector |
PCB Trace Antenna |
0 |
||
|
BDE-MB1354R10NA0-IN |
ANT Pin |
PCB Trace Antenna |
|||
|
BDE-MB1354R10UU0-IN |
U.FL Connector |
U.FL Connector |
|||
|
BDE-MB1354R10NU0-IN |
ANT Pin |
U.FL Connector |
|||
|
BDE-MB1354R10UN0-IN |
U.FL Connector |
ANT Pin |
|||
|
BDE-MB1354R10NN0-IN |
ANT Pin |
ANT Pin |
|
芯片组 |
CC1354R10 |
|
协议 |
2.4G |
|
天线类型 |
Antenna Not Included |
|
频率 |
Sub1G |
|
发射功率 |
14dBm |
|
敏感度 |
-121dBm |
|
类型 |
无线模组 |
|
内存(MB) |
256K |
|
外设 |
I2C |
|
工作温度 |
-40°C to +85°C |
|
包装尺寸 |
LCC-42, 26 mm x 19 mm x 2.15 mm |
|
闪存 |
1024K |
|
中央处理器 |
CC1354R10 |
|
系列状态 |
ACTIVE |

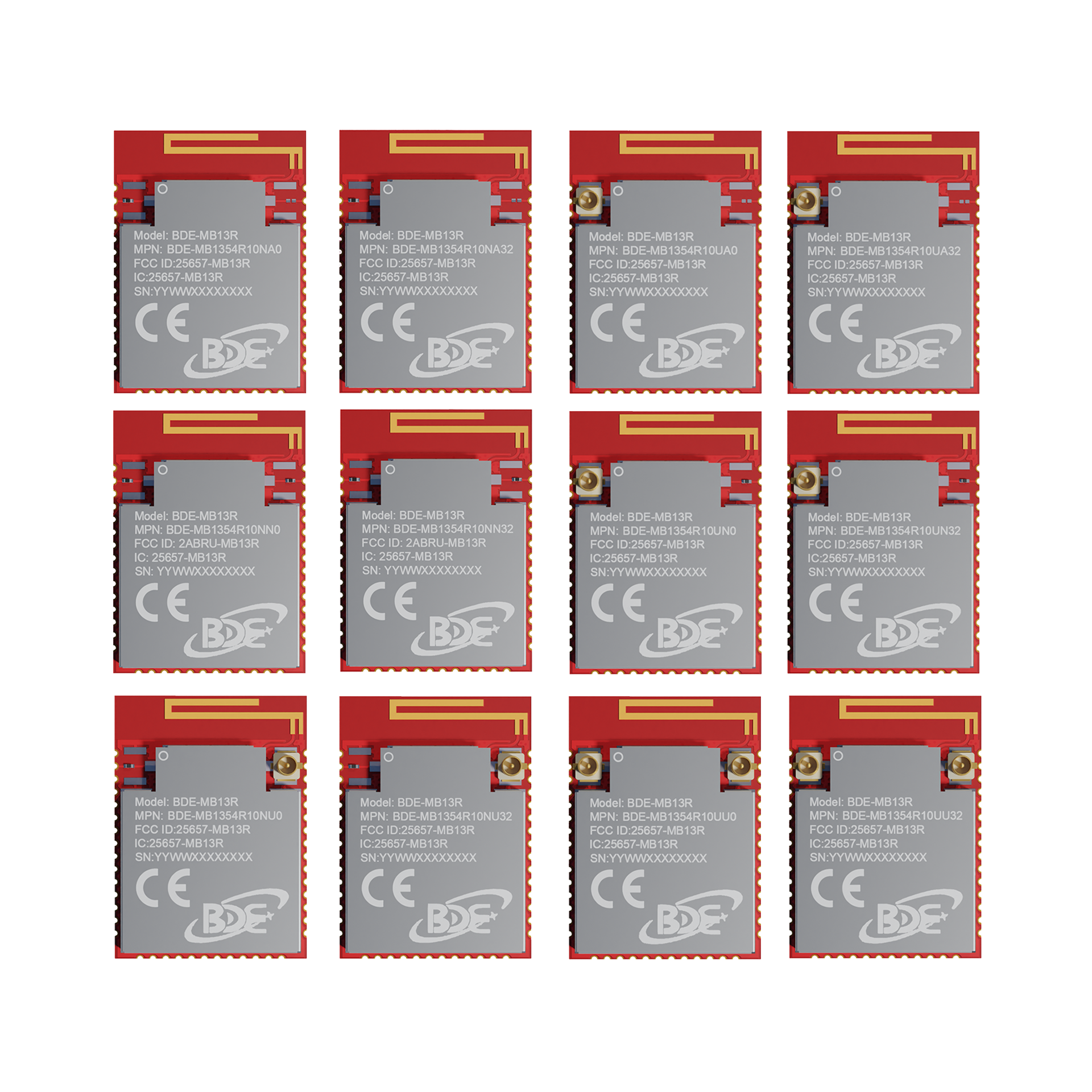

BDE-MB1354R10 是一款基于德州仪器（TI）单芯片无线微控制器（MCU）CC1354R106T0RGZ 的多协议、多频段的 Sub-1GHz 和 2.4GHz 无线模块系列。为了满足不同的集成需求，BDE 为该模块系列提供了不同的变体。它们的列表及描述如下：
BDE-MB1354R10 系列模块内置了一款强大的 48 MHz 的 Arm® Cortex®-M33 处理器，该处理器基于 TrustZone® 具备安全密钥存储、设备标识和可信功能，并支持 Thread、Zigbee®、蓝牙® 5.2 低功耗、IEEE 802.15.4g、支持 IPv6 的智能对象（6LoWPAN）、mioty、Wi-SUN、亚马逊 Sidewalk、包括 TI 15.4-Stack（Sub-1GHz 和 2.4GHz）在内的专有系统以及通过动态多协议管理器（DMM）驱动程序实现的并发多协议功能。该模块系列专为楼宇安全系统、暖通空调、智能电表、医疗、有线网络、便携式电子设备、家庭影院与娱乐市场以及联网外围设备市场中的低功耗无线通信和高级安全功能而优化。
BDE-MB1354R10 的待机电流低至 0.83 微安，同时能保持 256KB 的内存数据完整，这使得其适用于需要更长电池续航时间的无线应用。该模块支持 +14 分贝毫瓦的输出功率，在 25.8 毫安的传输电流下（适用于 868 兆赫频率操作）具有业界最佳的发射电流消耗。这适用于长距离和低功耗的应用场景。它具有低 SER（软错误率）和 FIT（时间故障）特性，可确保长时间的运行寿命，且在工业市场中不会因持续开启的 SRAM 哈希校验而中断，从而抵御潜在辐射事件导致的数据损坏。该设备还配备了一个自主的超低功耗传感器控制器 CPU，具有快速唤醒能力。例如，传感器控制器能够以 1 赫兹的 ADC 采样频率在 1 微安的系统电流下工作。
该模块系列配备了一款由 Arm® Cortex® M0 驱动的软件定义无线电，能够支持多种物理层和射频标准。物理层和频率切换可在运行时通过动态多协议管理器（DMM）驱动程序来实现。
该模块系列将所有必需的系统级硬件组件（包括时钟、平衡/不平衡转换器滤波器、其他无源器件以及印刷电路板走线天线或 U.FL 连接器）整合到一个小型的印刷电路板尺寸中。它便于组装且适合低成本的印刷电路板设计。
该模块已获得 FCC、ISED、CE 和蓝牙协会的预认证，这使得其易于集成，并能为客户缩短产品上市时间。
类型 |
标题 |
时间 |
|---|---|---|
数据手册 |
2026-03-10 |
