Orderable Part Number |
Antenna at Sub-1G |
Antenna at 2.4G |
On-board SPI Flash (Mbit) |
Operating Temperature |
|
BDE-MB1354P101UA32 |
U.FL Connector |
PCB Trace Antenna |
32 |
-40℃ to +85℃ |
|
BDE-MB1354P101NA32 |
ANT Pin |
PCB Trace Antenna |
||
|
BDE-MB1354P101UU32 |
U.FL Connector |
U.FL Connector |
||
|
BDE-MB1354P101NU32 |
ANT Pin |
U.FL Connector |
||
|
BDE-MB1354P101UN32 |
U.FL Connector |
ANT Pin |
||
|
BDE-MB1354P101NN32 |
ANT Pin |
ANT Pin |
||
|
BDE-MB1354P101UA0 |
U.FL Connector |
PCB Trace Antenna |
0 |
|
|
BDE-MB1354P101NA0 |
ANT Pin |
PCB Trace Antenna |
||
|
BDE-MB1354P101UU0 |
U.FL Connector |
U.FL Connector |
||
|
BDE-MB1354P101NU0 |
ANT Pin |
U.FL Connector |
||
|
BDE-MB1354P101UN0 |
U.FL Connector |
ANT Pin |
||
|
BDE-MB1354P101NN0 |
ANT Pin |
ANT Pin |
||
|
BDE-MB1354P101UA32-IN |
U.FL Connector |
PCB Trace Antenna |
32 |
-40℃ to +105℃ |
|
BDE-MB1354P101NA32-IN |
ANT Pin |
PCB Trace Antenna |
||
|
BDE-MB1354P101UU32-IN |
U.FL Connector |
U.FL Connector |
||
|
BDE-MB1354P101NU32-IN |
ANT Pin |
U.FL Connector |
||
|
BDE-MB1354P101UN32-IN |
U.FL Connector |
ANT Pin |
||
|
BDE-MB1354P101NN32-IN |
ANT Pin |
ANT Pin |
||
|
BDE-MB1354P101UA0-IN |
U.FL Connector |
PCB Trace Antenna |
0 |
|
|
BDE-MB1354P101NA0-IN |
ANT Pin |
PCB Trace Antenna |
||
|
BDE-MB1354P101UU0-IN |
U.FL Connector |
U.FL Connector |
||
|
BDE-MB1354P101NU0-IN |
ANT Pin |
U.FL Connector |
||
|
BDE-MB1354P101UN0-IN |
U.FL Connector |
ANT Pin |
||
|
BDE-MB1354P101NN0-IN |
ANT Pin |
ANT Pin |
|
芯片组 |
CC1354P10 |
|
协议 |
2.4G |
|
天线类型 |
Antenna Not Included |
|
频率 |
Sub1G |
|
发射功率 |
20dBm(Sub1G) |
|
敏感度 |
-120dBm |
|
类型 |
无线模组 |
|
内存(MB) |
256K |
|
外设 |
I2C |
|
工作温度 |
-40°C to +85°C |
|
包装尺寸 |
LCC-42, 26 mm x 19 mm x 2.15 mm |
|
闪存 |
1024K |
|
中央处理器 |
CC1354P10 |
|
系列状态 |
ACTIVE |

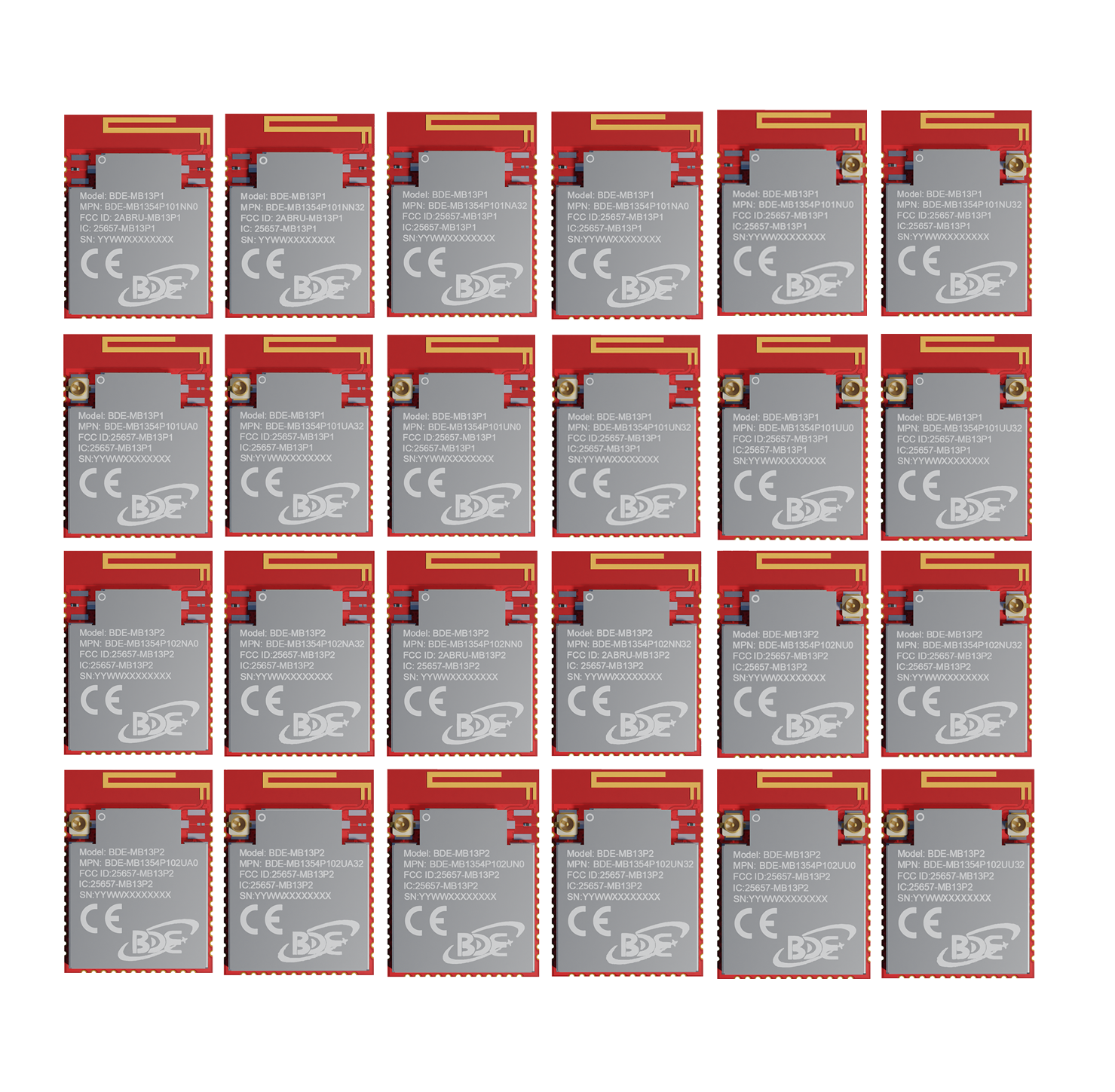

BDE-MB1354P101 是一款基于德州仪器（TI）单芯片无线微控制器（MCU）CC1354P106T0RGZ 的多频段（Sub-1GHz 和 2.4GHz）和多协议无线模块系列。为了满足不同的集成需求，BDE 为该模块系列提供了不同的变体。这些变体列于表 1 中并进行了描述。
BDE-MB1354P101 系列模块集成了一个 Arm® Cortex®-M33 微控制器，该控制器支持 Thread、Zigbee®、蓝牙® 5.2 低功耗、IEEE 802.15.4g、支持 IPv6 的智能对象（6LoWPAN）、mioty、Wi-SUN、亚马逊 Sidewalk、专有系统（包括 TI 15.4-Stack（Sub-1GHz 和 2.4GHz））以及通过动态多协议管理器（DMM）驱动程序实现的并发多协议功能。该模块系列专为建筑安全系统、暖通空调、智能电表、医疗、有线网络、便携式电子设备、家庭影院与娱乐市场以及联网外围设备市场中的低功耗无线通信和高级安全功能而优化。
BDE-MB1354P101 能够在 861 至 1054 兆赫以及 2360 至 2500 兆赫的频段内运行。其物理层和频段切换可在运行时通过动态多协议管理器（DMM）驱动程序来完成。此外，它还配备了一款高效的内置功率放大器，能够在低于 1GHz 的频段下提供 +20 分贝毫瓦的发射功率（69 毫安的带宽），从而适用于长距离和低功耗的应用场景。
BDE-MB1354P101 系列模块的待机电流低至 0.98 微安，并且能保持完整的随机存取存储器（RAM）数据，这使得无线应用的电池续航时间更长。该模块具有低 SER（软错误率）和 FIT（时间故障）特性，适用于工业市场，可实现长时间稳定运行，且不会因潜在辐射事件导致的错误而中断。该设备还配备有自主超低功耗的传感器控制器 CPU，具有快速唤醒能力。例如，传感器控制器能够以 1 赫兹的 ADC 采样频率在 1 微安的系统电流下工作。
该模块系列配备有专用的软件控制型无线电控制器（Arm® Cortex®-M0），具备灵活的低功耗射频收发器功能，能够支持多种物理层和射频标准。该模块系列在 1GHz 以下频段支持 +20 dBm 的发射功率，在 2.4GHz 频段支持 +5 dBm 的发射功率。其接收灵敏度为 -104 dBm，适用于 125kbps 的蓝牙®低功耗编码物理层。
该模块系列将所有必需的系统级硬件组件（包括时钟、平衡/不平衡转换器滤波器、其他无源器件以及印刷电路板走线天线或 U.FL 连接器）整合到一个小型的印刷电路板尺寸中。它便于组装且适合低成本的印刷电路板设计。
该模块系列已通过了 FCC、ISED、CE 和蓝牙协会的预认证，这使得其易于集成，并能为客户提供更快的上市时间。
